Проектирование сети в пределах коллизионного домена Ethernet

При проектировании коллизионного домена сети Ethernet, особенно при большой протяженности (диаметр > 2,5 км), а также при большом числе последовательно установленных повторителей (> 2), необходимо проводить анализ параметров сети на соответствие стандарту. Отправной точкой может служить модель 1 — наиболее часто используемая при проектировании. Если параметры сети удовлетворяют этой модели, то сеть спроектирована правильно. В некоторых более сложных случаях сеть может не удовлетворять критериям модели 1. Однако это еще не значит, что сеть спроектирована неверно. Тогда следует проводить более тщательный анализ параметров коллизионного домена, руководствуясь моделью 2.

Расчет параметров коллизионного домена Ethernet (Модель 1)

Модель 1 дает возможность в простых случаях быстро определить, соответствует ли планируемая сеть основным требованиям стандарта Ethernet. Модель 1 устанавливает следующий набор правил, каждое из которых должно быть удовлетворено.

1. Повторители требуются для объединения всех сегментов сети. (Используемые повторители должны удовлетворять требованиям спецификаций стандарта IEEE 802.3 раздел 9 и поддерживать такие функции, как восстановление формы сигнала и временных характеристик, регенерация преамбулы и др.)
2. Трансиверы, подключенные к повторителям по AUI интерфейсу (рис. 7.9 б), учитываются только в том случае, когда они являются частью анализируемого пути между удаленными узлами (DTE). (Трансиверы обычно нужны для подключение сегментов — толстого коаксиального кабеля Ethernet и волоконно-оптического кабеля. Витая пара и тонкий коаксиальный кабель подключаются к повторителю через встроенные MAU элементы)
3. Путь передачи данных между любыми двумя DTE может включать в себя до 5 сегментов, 4 повторителей (с необязательными AUI портами), 2 трансиверов (отдельными MAU устройствами) и 2 трансиверных интерфейсных кабелей (MAU элементы, встроенные в повторители, не подсчитываются).
4. Длина трансиверного интерфейсного кабеля не должна превышать 25 м (суммарная длина трансиверного кабеля не превосходит 50 м на один сегмент, поскольку на сегмент — оптический или на основе толстого коаксиального кабеля — требуется два тран-сивера).
5. Если путь передачи между DTE состоит из четырех повторителей и пяти сегментов, то смешанных сегментов (на основе 10Base2 и/или 10Base5) может быть не больше трех -оставшиеся два сегмента должны быть чисто связными сегментами («точка-точка», т. е на основе 10Base-T и/или 10Base-FL). Для сегментов «10Base-FL расстояние не должно превосходить 500 м.
6. Если путь передачи между DTE состоит из трех повторителей и четырех сегментов, используются следующие ограничения:
— максимальная длина по оптическому сегменту (10Base-FL) между повторителями не должна превосходить 1000 м;
— максимальная длина по оптическому сегменту (10Base-FL) между DTE и повторителем не должна превосходить 400 м;
— снимается ограничение на число смешанных сегментов (все четыре сегмента могут быть смешанными, т. е строиться на основе толстого и/или тонкого коаксиальных кабелей).

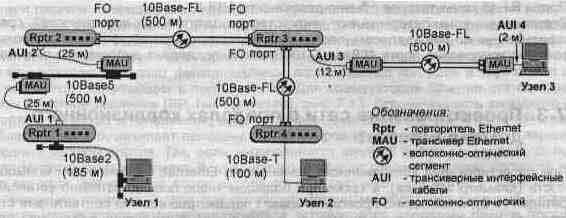

Проведем анализ конфигурации сети Ethernet, показанной на рис. 7.14.

Рассмотрим путь между узлами 1 и 2; число повторителей — 4, сегментов — 5, трансиверов — 2, трансиверных интерфейсных кабелей (AUI кабели) — 2, суммарная длина кабелей не превосходит 50 м, число смешанных коаксиальных сегментов 2, т. е. не превосходит 3 (остальные три сегмента — точка-точка). Таким образом, путь между узлами 1 и 2 удовлетворяет требованиям модели 1.

Однако путь между узлами 1 и 3 не удовлетворяет этим требованиям, поскольку число трансиверов на этом пути равно 4. Сами трансиверы не вносят дополнительную задержку. В этом смысле оптический порт трансивера, прикрепленного к повторителю 3 был бы такой же быстрый, как и встроенные оптические порты, если бы длина интерфейсного кабеля AUI 3 равнялась нулю). Но задержку могут вносить трансиверные интерфейсные кабели. Поэтому правильней для анализа пути между узлами 1 и 3 использовать модель 2.
