Обзор уровня SMT

Кроме спецификаций уровней PHY, PMD и MAC, стандарт FDDI определяет также спецификацию уровня управления станцией SMT (station management).

Эта спецификация определяет функции, которые должен выполнять каждый узел в сети FDDI. SMT контролирует и управляет всеми процессами канального и физического уровней, протекающими в отдельной станции. Кроме того, процесс SMT каждой станции взаимодействует с аналогичными процессами других станций для того, чтобы следить и координировать все операции в кольце FDDI. В этом случае SMT принимает участие в распределенном одноранговом управлении кольцом.

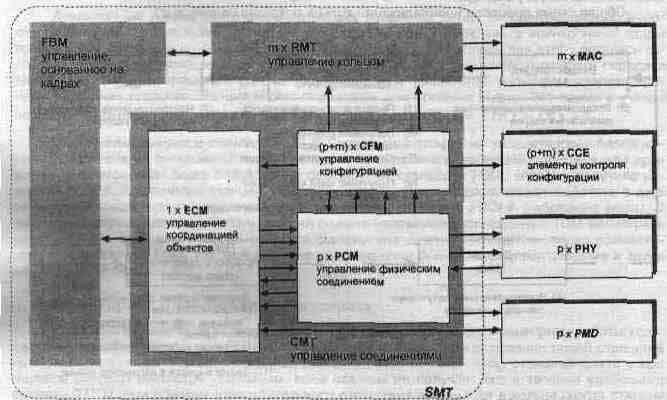

Спецификация SMT определяет три главных составляющие (рис. 6.23):
— управление соединениями СМТ (connection management);
— управление кольцом RMT (ring management);
— управление, основанное на передаче кадров FBM (frame-based management).

Управление соединениями СМТ

Компонент СМТ ответственен за конфигурирование портов станций и подразделяется на:

Управление координацией объектов ЕСМ (entity coordination management) -следит за активностью компонентов внутри СМТ, а также осуществляет прямой контроль за оптическим обходным переключателем, если тот присутствует. На станции имеет место только один процесс ЕСМ; Управление физическим соединением РСМ (physical connection management) -контролирует активность соответствующих портов и каналов связи с удаленными портами соседних станций. Один процесс РСМ имеет место в расчете на один порт;

Управление конфигурацией CFM (configuration management) — контролирует состояние конфигурационных контрольных элементов ССЕ (configuration control element). На каждый MAC и каждый физический порт приходится по одному элементу ССЕ.

Управление кольцом RMT

Для выполнения своих функций узел RMT взаимодействует с локальным узлом MAC, с узлом управления соединениями СМТ, а также с другими узлами SMT станции. Узел RMT выполняет следующие функции.

Уведомление о статусе и наличии локального МАС-узла. RMT несет ответственность за уведомление других узлов SMT о:
— доступности МАС-узла для передачи и приема кадров и маркера;
— начале или завершении процесса Beacon в локальном узле;
— обнаружении факта дублирования МАС-адреса;
— старте функции Trace, позволяющей узлу выйти из состояния постоянной генерации кадров сигнализации о неисправности (состояние Stuck Beacon);
— неработоспособности кольца в течение длительного времени.

Процесс сигнализации и выход из него. Процесс сигнализации используется для изоляции серьезных повреждений кольца. Узел MAC начинает процесс Beacon в следующих ситуациях:
— процесс инициализации кольца Claim Token не завершился за отведенное ему время;
— узел SMT передал узлу MAC команду на инициацию процесса Beacon.

Управление, основанное на передаче кадров РВМ

Этот компонент SMT является наиболее высокоуровневым, так как для его работы требуется, чтобы кольцо находилось в работоспособном состоянии и могло передавать между станциями кадры. Спецификация FBM определяет большое количество типов кадров, которыми обмениваются станции: Кадры информации о соседстве NIF позволяют станции выяснить адреса ее предшествующего и последующего соседей, выяснить наличие дублированных адресов, а также проверить работоспособность своего МАС-узла при отсутствии другого трафика. Информация об адресах соседей может быть собрана управляющей станцией для построения логической карты кольца. Кадры информации о статусе SIF используются станцией для передачи запроса о конфигурации и операционных параметрах другой станции. С помощью кадров SIF запрашиваются и передаются, например, данные о состоянии станции, значении счетчика кадров, приоритетах кадров, идентификаторе производителя.

— Кадры отчета о статусе SRF позволяют станции периодически посылать по кольцу информацию о своем состоянии, которая может быть интересна станции управления кольцом. Это может быть, например, информация об изменении состояния станции, о нежелательных соединениях, о слишком высокой интенсивности ошибочных кадров.

— Кадры управления параметрами PMF используются станцией для чтения или записи значений параметров базы данных управляющей информации SMT
MIB.

— Эхо-кадры ECF позволяют станции проверить связь с любой станцией кольца.
