Устройство OBS

Существует несколько различных технологий механо-оптического переключения: с использованием поворотных призм, поворотных зеркал или подвижных волокон. Поскольку диаметр волокна очень мал, необходимо использовать прецизионные методы, позволяющие контролировать пути световых лучей.

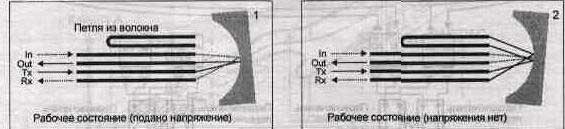

Рассмотрим механо-оптическое переключение световых потоков посредством поворотных зеркал. Два волокна размещаются таким образом, чтобы их торцевые поверхности были равноудалены от центра кривизны сферического зеркала. Свет, выходя из одного волокна, падает на зеркало и отражается, попадая в другое волокно. Отраженный световой конус является копией падающего конуса благодаря сферичности зеркала. А поскольку точка излучения и точка приема равноудалены от цента кривизны зеркала, то такую технологию называют оптикой центро–симметричного отражения. Эта технология обеспечивает очень высокую стабильность и рассчитана на пожизненную эксплуатацию (до миллиона циклов коммутации). Волокна помещаются в прецизионные крепления вдоль одной плоскости (рис, 6.8), Ось вращения поворотного сферического зеркала устанавливается строго перпендикулярно этой плоскости. Когда зеркало находится в положении 1, входящий в OBS свет отражается в волокно, идущее к станции. Когда зеркало разворачивается в положение 2, входящий свет от­ражается в байпасовое волокно.

Обозначения:In – входящий сигнал в OBS из кольца FDDI, Out – выходящий сигнал из OBS в кольцо FDDI, Тх – входящий сигнал в OBS от передатчика станции, Rx – выходящий сигнал из OBS.

Наряду с фирмой АМР многомодовые OBS производятся фирмами DiCon [8], Mofex [9], NetOptics.

Производство одномодовых переключателей более сложное. Из-за значительно меньшего диаметра сердцевины одномодового волокна очень трудно достичь небольших вносимых потерь при изготовлении одномодовых OBS. Сложность изготовления приводит к их высокой стоимости (в 3-4 раза выше по сравнению с многомодовыми OBS) и небольшому числу производителей, среди которых можно отметить NetOptics, рис. 6.9.

Приведем некоторые характеристики одномодового OBS, производимого этой фирмой:
- Рабочая длина волны 1280-1650 нм
- Вносимые потери 1,3 дБ (типовые) и 2,5 дБ (максимум)
- Напряжение питания +5 V (DC)
- Время срабатывания 50 мс
- Температура окружающей среды от 0° С до + 50° С.

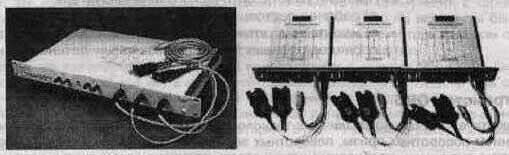

Общий вид одномодового OBS фирмы NetOptics приведен на рис. 6.9.
