Принципы построения оптического кросса
ОКУ, по своей природе ориентированные на кросс-коннектное подключение, могут строиться как с нуля, начиная с одной или нескольких стоек, так и посредством модернизации узла, на котором ранее уже использовались оптические распределительные панели с интерконнектным подключением.
При строительстве с нуля в стойку крепятся оптические распределительные панели, к которым с задней стороны подключаются оконцованные волокна линейных и станционных ВОК. Допускаются панели с притерминированным
ВОК.
Модернизация выполняется в три этапа, На первом этапе добавляются панели с переходными розетками, тем самым создается необходимое кроссовое поле. На втором этапе выполняется переподключение оптических шнуров, идущих от приемо-передающего оборудования, с передней стороны на заднюю сторону к вновь установленным розеткам. На третьем этапе выполняется подключение на кроссовом поле дополнительных оптических шнуров, и, тем самым, воссоздаются непрерывные оптические каналы связи. Сплайс-боксы могут размещаться в этих же стойках, или при большой концентрации волокон занимать отдельный сплайс модуль, рис. 3.27.

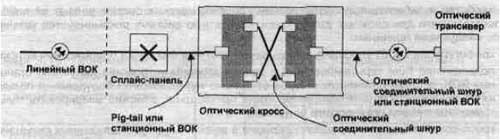

Рис. 3.27. Общая схема подключения приемопередающего оборудования
ОКУ могут укомплектовываться или наращиваться оптическими модулями по мере необходимости. Модульная система защищает заказчика от больших капиталовложений на ранней стадии развития.
