Оптические кроссы высокой и сверхвысокой плотности

Беспрецедентное развитие телекоммуникационной индустрии во многом обусловлено “масштабным развертыванием волоконно-оптических систем в последние несколько лет. Как результат, многие компании операторы связи обнаруживают, что их существующее оптические узлы близки к переполнению из-за растущей кабельной массы. Возникает вопрос, как лучше решить задачу наращивания?

В табл. 3.11 приведены основные характеристики двух продуктов фирмы ADC Telecommunications – лидера в области производства оптических кроссов: оптического распределительного кросса F3DF, оптического распределительного кросса сверхвысокой плотности TMDF.

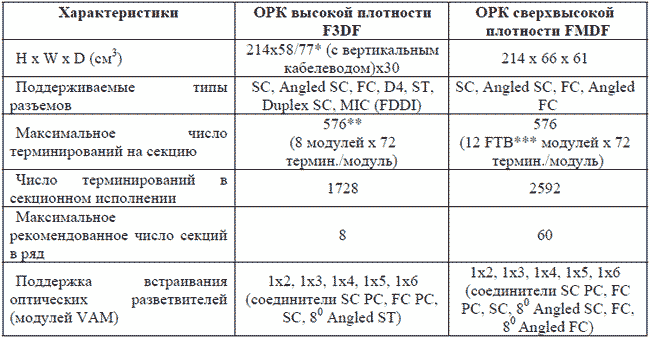

Таблица 3.11. Характеристики оптических распределительных кроссов производства ADC

Одно из главных преимуществ FMDF перед F3DF – рекордно большое (60 против число секций. Ограничение числа секций в кроссовых системах F3DF связано, главным образом, с резким увеличением количества линейных соединительных шнуров. В итоге, при 8-ми секциях слой шнуров (миникабеля) в нижнем горизонтальном кабелеводе начинает превышать 5 см. В кроссах FMDF эта проблема снимается, поскольку существует 6 параллельных горизонтальных кабелеводных систем, расположенных на разной высоте.

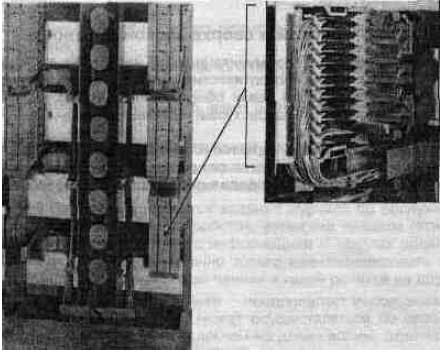

Рис. 3.29. Внешний вид секции системы сверхвысокой плотности FMDF и одного терминального блока FTB на 72 позиции
