Основные типы устройств Ethernet
AUI интерфейс и трансиверы Ethernet

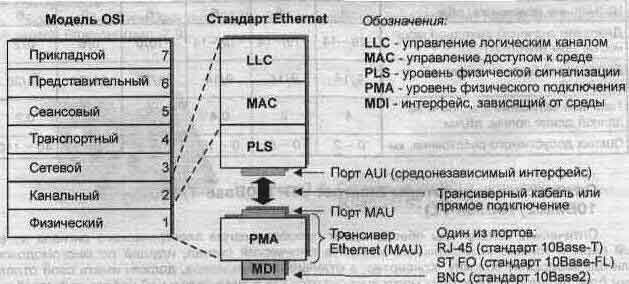

Интерфейс AUI (attachment unit interface) — это средонезависимый интерфейс в рамках стандарта Ethernet, который обеспечивает вертикальное взаимодействие между подуровнем физической сигнализации PLS (physical signaling) и подуровнем физического подключения к среде РМА (physical medium attachment), рис. 7.6. Этот интерфейс может быть либо интегрирован внутри сетевого устройства (тогда наружу предоставляется один из стандартных интерфейсов, например 10Base-T, или 10Base-FL), либо сам выводится наружу.
Отдельное устройство с уровнями РМА и MDI называется трансивером (transceiver) -MAU (media attachment unit, элемент подключения среды). Стандартный разъем со стороны устройства, охватывающего вышележащие уровни, т.е. PLS и выше (таким устройством может быть сетевая карта, коммутатор, концентратор) называется AUI портом, а со стороны устройства, охватывающего нижележащие уровни, т. е. РМА и MDI, — портом MAU.
Порт AUI имеет 15 контактов (гнезд), и соответственно, порт MAU имеет 15-контактный (пиновый) разъем так, что трансивер может непосредственно подключаться к AUI порту сетевого устройства. Допустимо также подключение трансивера стандартным трансиверным интерфейсным кабелем толщиной 1 см, длина которого не должна превышать 50 м. На практике получили распространение упрощенные трансиверные кабели с затуханием, в 4 раза превышающим стандартное. Длина таких кабелей не должна превышать 12,5 м. Из 15 медных жил трансиверного кабеля реально используются только 10 — жилы с порядковыми номерами 4, 7, 8, 14 и 15 не используются. Питание трансивера осуществляется по этому кабелю от порта AUI.
По типу средозависимого (физического) интерфейса различают четыре разновидности трансиверов MAU: на 10Base5 — трансивер, обеспечивающий подключение толстого коаксиального кабеля, обычно такой трансивер имеет специальные «вампиры» для закрепления на кабеле; на 10Base2 (BNC) -трансивер-переходник для подключения сегмента на тонком коаксиальном кабеле; на 10Base-T (RJ-45) — трансивер для подключения витой пары; на 10Base-FL (две оптические розетки ST) — оптический трансивер для подключения волоконно-оптического кабеля (ВОК). Особенностью трансиверов ВОК и на витую пару является потенциальная поддержка дуплексного режима работы.

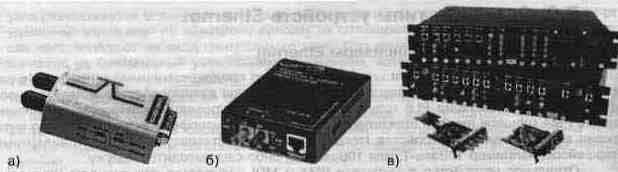

Основными поставщиками оптических трансиверов на российском рынке являются фирмы Allied Telesyn [7], NBase [8], SVEC [9], Surecom [10], Transition Networks [11]. Фирма NBase поставляет наиболее широкий спектр оптических трансиверов, от многомодовых с расстоянием до 2 км до одномодовых с расстоянием до 110 км (таблица 7.3, рис. 7.7 а).
Таблица 7.3. Технические характеристики волоконно-оптических интерфейсов трансиверов NX300FO производства фирмы Nbase
Тип трансивера NX300FO/X
|
FO/M
|
FO/MX
|
FO/S
|
FO/SX
|
FO/XY | FO/MZ |
Тип волокна, mm — многомодовое, sm -одномодовое
|
Mm
|
Mm
|
sm
|
sm
|
sm
|
sm
|
Длина волны, нм
|
850
|
1300
|
1300
|
1300
|
1300
|
1550
|
Чувствительность приемника, дБм
|
-28
|
-28
|
-28
|
-28
|
-28
|
-28
|
Насыщение приемника, дБм
|
-6
|
-6
|
-6
|
-6
|
-6
|
-6
|
Диапазон значений
|
|
|
|
|
|
|
выходной мощности, дБм (min/max)
|
-19/-14
|
-19/-14
|
-19/-14
|
-10/0
|
0/6
|
0/2
|
Допустимый бюджет линии, дБ (min/max)
|
9/14
|
9/14
|
9/14
|
18/28
|
28/34
|
28/30
|
Типичное затухание в
|
|
|
|
|
|
|
волокне на данной длине волны, дБ/км
|
4
|
2
|
0,4
|
0,4
|
0,4
|
0,2
|
Оценка допустимого расстояния, км
|
0-2
|
0-5
|
0-18
|
15-35
|
30- 60
|
40-110
|
