Сети Fast Ethernet

Отметим главные особенности эволюционного развития от сетей Ethernet к сетям Fast Ethernet, стандарт IEEE 802.3u:

— десятикратное увеличение пропускной способности сегментов сети;
— сохранение метода случайного доступа CSMA/CD, принятого в Ethernet;
— сохранение формата кадра, принятого в Ethernet;
— поддержка традиционных сред передачи данных — витой пары и ВОК

Указанные свойства, а также, являющаяся следствием не менее важная функция поддержки двух скоростей и автоопределения 10/100 Мбит/с, встраиваемая в сетевые карты и коммутаторы Fast Ethernet, позволяют осуществлять плавный переход от сетей Ethernet к более скоростным сетям Fast Ethernet, обеспечивая выгодную преемственность по сравнению с другими технологиями. Еще один дополнительный фактор успешного завоевания рынка низкая стоимость оборудования Fast Ethernet.

Архитектура стандарта Fast Ethernet

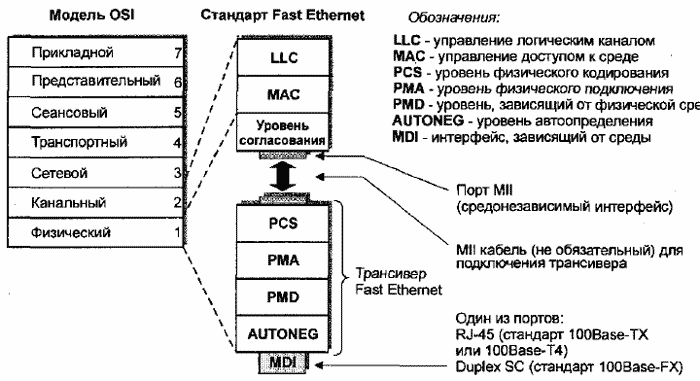

На рис. 7.16 показана структура уровней Fast Ethernet. Еще на стадии разработки стандарта 100Base-T комитет IEEE 802.3u определил, что не существует универсальной схемы кодирования сигнала, которая была бы идеальной для всех трех физических интерфейсов (ТХ, FX, T4). Если сравнивать со стандартом Ethernet, то там функцию кодирования (манчестерский код) выполняет уровень физической сигнализации PLS (рис. 7.6), который находится выше средонезависимого интерфейса AUI. В стандарте Fast Ethernet функции кодирования выполняет подуровень кодирования PCS, размещенный ниже средонезависимого интерфейса МП. В результате этого, каждый трансивер должен использовать свой собственный набор схем кодирования, наилучшим образом подходящий для соответствующего физического интерфейса, например набор 4В/5В и NRZ1 для интерфейса 100Base-FX.

MII интерфейс и трансиверы Fast Ethernet. Интерфейс MII (medium independent interface) в стандарте Fast Ethernet является аналогом интерфейса AUI в стандарте Ethernet. MII интерфейс обеспечивает связь между подуровнями согласования и физического кодирования. Основное его назначение — упростить использование разных типов среды. МП интерфейс предполагает дальнейшее подключение трансивера Fast Ethernet. Для связи используется 40-контактный разъем. Максимальное расстояние по МП интерфейсному кабелю не должно превышать 0,5 м.

Если устройство имеет стандартные физические интерфейсы (например, RJ-45), то структура подуровней физического уровня может быть скрыта внутри микросхемы с большой интеграцией логики. Кроме того, допустимы отклонения в протоколах промежуточных подуровней в едином устройстве, ставящие главной целью рост быстродействия.
