Физические интерфейсы Fast Ethernet

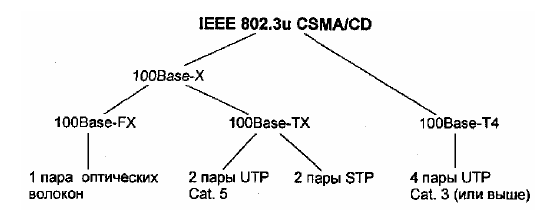

Стандартом Fast Ethernet IEEE 802.3u установлены три типа физического интерфейса (рис. 7.17. табл. 7.6): 100Base-FX, 100Base^ и 100Base-T4.

100Base-FX. Стандарт этого волоконно-оптического интерфейса полностью идентичен стандарту FDDI PMD, который подробно рассмотрен в главе 6. Основным оптическим разъемом стандарта 100Base-FX является Duplex SC. Интерфейс допускает дуплексный канал связи.

Таблица 7.6. Основные характеристики физических интерфейсов стандарта Fast Ethernet IEEE 802.3u

Характеристика	100Base-FX	100Base-TX	100Base-T4
Порт устройства	Duplex SC	RJ-45	RJ-45
Среда передачи	Оптическое волокно	Витая пара UTP Cat. 5	Витая пара UTP Cat. 3, 4, 5
Сигнальная схема	4В/5В	4B/5B	8В/6Т
Битовое кодирование	NRZI	MLT-3	NRZI
Число витых пар/ волокон	2 волокна	2 витых пары	4 витых пары
Протяженность сегмента	< 412 м (mm) < 2 км (mm)* <100 км (sin)*	< 100 м	<100 м

Обозначения:mm — многомодовое волокно, sm — одномодовое волокно
* — указанные расстояния могут быть достигнуты только при дуплексном режиме связи.

100Base-TX. Стандарт этого физического интерфейса предполагает использование неэкранированной витой пары категории не ниже 5. Он полностью идентичен стандарту FDDI UTP PMD, который также подробно рассмотрен в главе 6. Физический порт RJ-45, как и в стандарте 10Base-T, может быть двух типов: MDI (сетевые карты, рабочие станции) и MDI-X (повторители Fast Ethernet, коммутаторы). Порт MDI в единичном количестве может иметься на повторителе Fast Ethernet. Для передачи по медному кабелю используются пары 1 и 3. Пары 2 и 4 — свободны. Порт RJ-45 на сетевой карте и на коммутаторе может поддерживать, наряду с режимом 100Base-TX, и режим 10Base-T, или функцию автоопределения скорости. Большинство современных сетевых карт и коммутаторов поддерживают эту функцию по портам RJ-45 и, кроме этого, могут работать в дуплексном режиме.

100Base-T4. Этот тип интерфейса позволяет обеспечить полудуплексный канал связи по витой паре UTP Cat. 3 и выше. Именно возможность перехода предприятия со стандарта Ethernet на стандарт Fast Ethernet без радикальной замены существующей кабельной системы на основе UTP Cat. 3 следует считать главным преимуществом этого стандарта.

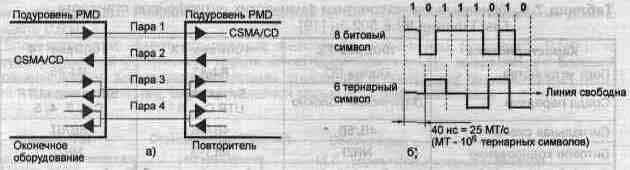

В отличие от стандарта 100Base-TX, где для передачи используется только две витых пары кабеля, в стандарте 100Base-T4 используются все четыре пары (рис. 7.18 а). Причем при связи рабочей станции и повторителя посредством прямого кабеля данные от рабочей станции к повторителю идут по витым парам 1, 3 и 4, а в обратном направлении — по парам 2, 3 и 4. Пары 1 и 2 используются для обнаружения коллизий подобно стандарту Ethernet. Другие две пары 3 и 4 попеременно, в зависимости от команд, могут пропускать сигнал либо в одном, либо в другом направлении. Передача сигнала параллельно по трем витым парам эквивалентна инверсному мультиплексированию, рассмотренному в главе 5. Битовая скорость в расчете на один канал составляет 33,33 Мбит/с.

Символьное кодирование 8В/6Т. Если бы использовалось манчестерское кодирование, то битовая скорость в расчете на одну витую пару была бы 33,33 Мбит/с, что превышало бы установленный предел 30 МГц для таких кабелей. Эффективное уменьшение частоты модуляции достигается, если вместо прямого (двухуровневого) бинарного кода использовать трехуровневый (ternary) код. Этот код известен как 8В/6Т [16]; это означает, что прежде, чем происходит передача, каждый набор из 8 бинарных битов (символ) сначала преобразуется в соответствии с определенными правилами в 6 тройных (трехуровневых) символов. На примере, показанном на рис.7.18 б, можно определить скорость трехуровневого символьного сигнала: (100-6/8)/3 = 25 МГц, значение которой не превышает установленный предел.

Интерфейс 100Base-T4 имеет один существенный недостаток -принципиальную невозможность поддержки дуплексного режима передачи. И если при строительстве небольших сетей Fast Ethernet с использованием повторителей 100Base-TX не имеет преимуществ перед 100Base-T4 (существует коллизионный домен, полоса пропускания которого не больше 100 Мбит/с), то при строительстве сетей с использованием коммутаторов недостаток интерфейса 100Base-T4 становится очевидным и очень серьезным. Поэтому данный интерфейс не получил столь большого распространения, как 100Base-TX и 100Base-FX.
