Оптический обходной переключатель

При отключении питания SAS станции соответствующий М-порт концентратора, к которому станция подключена, сразу же заметит это средствами физического уровня. Далее по команде уровня SMT концентратора выполняется электронный обход этого М-порта, в результате чего восстанавливается логическое кольцо, рис. 6.4 ж. Заметим, что свертывания двойного кольца, к которому подключен концентратор, не происходит.

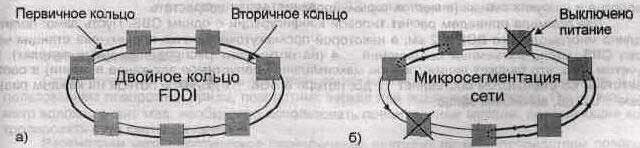

Если же отключить питание у станции DAS или концентратора DAC, то сеть, хотя и продолжит работу, сохранив единство, перейдет в состояние WRAP. Запас отказоустойчивости будет утерян, что нежелательно. Теперь при отключении еще одной станции кольца будет происходить сегментация сети, рис. 6.5. Поэтому для устройств с двойным подключением рекомендуется использовать оптический обходной переключатель OBS (optical bypass switch), который позволяет замкнуть входные и выходные оптические волокна и обойти станцию (или концентратор) в случае ее (его) выключения. Оптический обходной переключатель питается от DAS (DAC) и состоит в простейшем случае из отражающих зеркал или подвижного оптоволокна. При отключенном питании такой переключатель осуществляет перекоммутацию каналов, в результате чего оптический сигнал обходит станцию, а при включении ее питания вновь соединяет входы портов А и В с внутренними схемами PHY станции.

Подключение к сети через OBS

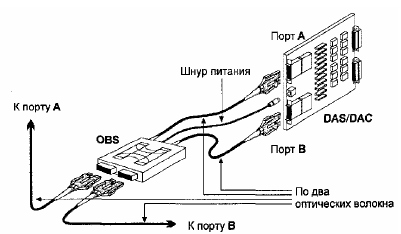

Оптический обходной переключатель служит для дополнительного повышения надежности и целостности двойного кольца FDDI. Сетевые станции или концентраторы подключаются к двойному кольцу через OBS (рис. 6.6).

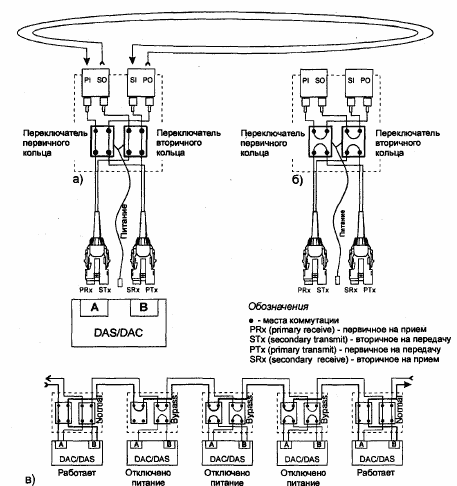

Принцип работы оптического переключателя показан на рис. 6,7. В рабочем состоянии оптический переключатель имеет напряжение питания 5 В. Он получает питание от соответствующей рабочей станции (концентратора) двойного подключения. При выходе из строя или при отключении питания станции, подключенной к двойному кольцу через OBS, происходит двухэтапный процесс реконфигурации сети:

— на первом этапе осуществляется исключение неисправной станции или концентратора из кольца (оптический переключатель механически переходит из рабочего состояния (рис. 6.7 а) в свое нормальное (байпасовое) состояние с выключенным питанием (рис. 6.7 б), замыкая двойное кольцо через себя. Для оптического переключателя фирмы АМР время срабатывания tmax < 10 мс; - на втором этапе вновь инициализируется маркерное кольцо FDDI. Время реинициализации может варьироваться в пределах от 10 до 150 мс в зависимости от протяженности сети и количества станций. Из-за больших потерь на излучение, которые вносит оптический переключатель (при использовании многомодового волокна с затуханием 1 дБ/км (длина волны 1300 нм) в зависимости от производителя OBS - стандартом FDDI PMD определено допустимое значение вносимого затухания на OBS до 2,5 дБ), число последовательно подключенных оптических переключателей ограничено четырьмя, даже если длины сегментов ВОК небольшие. Это связано с тем, что из-за большого числа последовательных точек коммутации в кабельной системе потери накапливаются (рис. 6.7 в). Желательно, чтобы запас по мощности был не меньше 2-3 дБ, так как со временем, по мере эксплуатации, вносимые потери в самом оптическом волокне и на сухих стыках (в местах терминирования) могут возрастать.
