Дисперсия и полоса пропускания

По оптическому волокну передается не просто световая энергия, но также полезный информационный сигнал. Импульсы света, последовательность которых определяет информационный поток, в процессе распространения расплываются. При достаточно большом уширении импульсы начинают перекрываться, так что становится невозможным их выделение при приеме.
Дисперсия — уширение импульсов — имеет размерность времени и определяется как квадратичная разность длительностей импульсов на выходе и входе кабеля длины L по формуле :

Обычно дисперсия нормируется в расчете на 1 км, и измеряется в пс/км. Дисперсия в общем случае характеризуется тремя основными факторами, рассматриваемыми ниже:
— различием скоростей распространения направляемых мод (межмодовой дисперсией τ_mod),
— направляющими свойствами световодной структуры (волноводной дисперсией τ_w),
− свойствами материала оптического волокна (материальной диспепсией τ_mat).

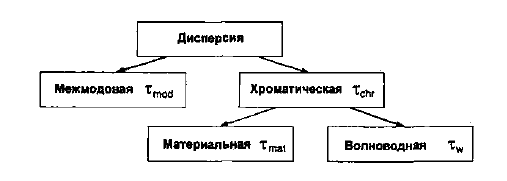

Рис 2.9 — Виды дисперсий

Чем меньше значение дисперсии, тем больший поток информации можно передать по волокну. Результирующая дисперсия т определяется из формулы:
τ² = τ²_mod + τ²_chr = τ²_mod + (τ_mat + τ_W)².
