Оптические коммутационные устройства

Когда ВОК наружной прокладки (линейный ВОК) заходит внутрь здания, его, как правило, не подключают непосредственно к приемо-передающему оборудованию (оптическим трансиверам). Такое решение было бы ненадежным и негибким. Обычно предварительно выполняется терминирование волокон линейного ВОК.

Терминирование ВОК

Терминированием называется оконцевание волокон ВОК оптическими коннекторами и последующее подключение оконцованных волокон к переходным розеткам, закрепленным на оптической распределительной панели/коробке, для обеспечения дальнейшей связи с сетевым оборудованием через оптические соединительные шнуры.

Различают три способа терминирования ВОК: непосредственное терминирование; терминирование через сварку с заранее подготовленными, оконцованными с одной стороны волокнами (pig-tail-ами); терминирование через сварку с волокнами станционного ВОК.
Непосредственное терминирование подразумевает оконцевание волокон линейного ВОК коннекторами, которые затем подключаются к переходным розеткам, установленным на специальной оптической панели, рис. 3.21 а. Такое непосредственное оконцевание удобней производить в лабораторных или заводских условиях.

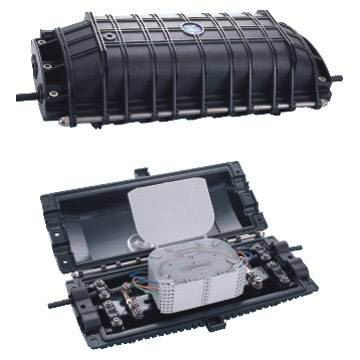

Терминирование через сварку с pig-tail-ами основано на сварке волокон линейного ВОК с волокнами заранее подготовленных так называемых pig-tail-ов. Pig-tail — это оптическое волокно в буферном покрытии длиной обычно до одного метра, оконцованное соединителем с . одной стороны. Посредством соединителя волокно подключается к переходным розеткам oптической панели, рис. 3.21 б. В этом способе обычно сплайс пластины, в которые укладывают сваренные волокна, размещаются внутри той же панели, на которой устанавливаются пере­ходные розетки.

Терминирование через сварку с волокнами станционного ВОК выполняется на оптических узлах с большой концентрацией волокон. В таких случаях под размещение сплайс пластин может быть выделено отдельное устройство (сплайс-панель, или сплайс-шкаф). Волокна линейного ВОК сваривают с волокнами притерминированного оптического кабеля для внутренней прокладки (станционного ВОК), рис. 3.21 в. Длина станционного ВОК может варьироваться от нескольких метров до нескольких километров. Одно из главных требований, которое предъявляется к станционному ВОК, — это отсутствие галогеносодержащих соединений в составе оболочки кабеля.

При сварке волокон не требуется на месте монтажа столь большого набора инструментов и материалов, как при оконцевании. Кроме того, процесс сварки отнимает значительно меньше времени. Поэтому терминирование волокон через сварку получило значительно большее распространение, чем непосредственное терминирование.

После выполнения терминирования линейного ВОК производят подключение сетевого оборудования. Для этого могут использоваться одноволоконные (одиночные), двухволоконные (двойные) оптические шнуры или оконцованные с обоих сторон многоволоконные станционные ВОК.

Оптический узел

В здание может заходить несколько линейных ВОК. В этом случае, наряду с задачей подключения приемо-передающего оборудования, может стоять задача внутренней коммутации (кросс-коммутации) волокон линейных ВОК.

Оптический узел является тем центром, где осуществляются разнообразные сопряжения волокон внешних и внутренних ВОК. Основные требования, которые предъявляются к оптическому узлу, — это его надежность и гибкость. По масштабу выполняемых функций оптические узлы можно разделить на: оптические распределительные устройства; оптические кроссовые устройства.
