Оптические разветвители

Одним из наиболее важных устройств, относящихся к пассивным компонентам ВОЛС, является оптический разветвитель (coupler, другое название splitter). Разветвители широко используются при построении распределенных волоконно-коаксиальных сетей кабельного телевидения, а также в межгосударственных проектах полностью оптических сетей (all-optical networks). В обоих случаях сети без использования разветвителей были бы значительно до­роже.

Оптический разветвитель представляет собой в общем случае многополюсное устройство, в котором излучение, подаваемое на часть входных оптических полюсов, распределяется между его остальными оптическими полюсами .

Различают направленные и двунаправленные разветвители, а также разветвители, чувствительные к длине волны и нечувствительные. В двунаправленном разветвителе каждый полюс может работать или на прием сигнала, или на передачу, или осуществлять прием и передачу одновременно, так что группы приемных и передающих полюсов могут меняться местами в функциональном смысле.

Основные категории оптических разветвителей следующие; древовидный разветвитель; рвездообразный разветвитель; ответвитель.

Древовидный разветвитель (tree coupler)

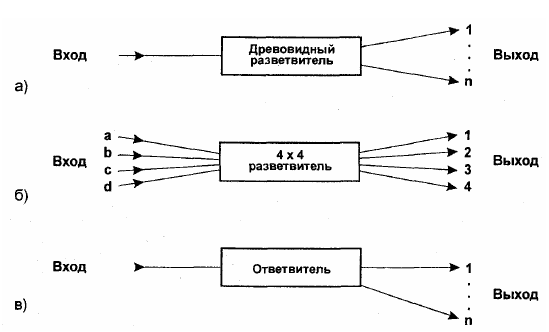

Древовидный разветвитель осуществляет расщепление одного входного оптического сигнала на несколько выходных, или выполняет обратную функцию -объединение нескольких сигналов в один выходной (рис. 3.12 а). Обычно древовидные разветвители распределяют мощность в равной степени между всеми выходными полюсами. Конфигурация полюсов обозначается как n х m, где n — число входных полюсов (для древовидного разветвителя n = 1), а m — число выходных полюсов, когда устройство работает в режиме расщепления. В поставляемых в настоящее время моделях количество выходных портов может находиться в пределах от 2 до 32. Большинство древовидных разветвителей полностью двунаправленные. Поэтому разветвитель может выполнять функцию объединения сигналов. Передаточные параметры для разных выходных полюсов разветвителя стремятся делать более близкими друг другу.

Звездообразный разветвитель (star coupler)

Звездообразный разветвитель обычно имеет одинаковое число входных и выходных полюсов. Оптический сигнал приходит на один из п входных полюсов и в равной степени распределяется между п выходными полюсами. Большее распространение получили звездообразные разветвители 2х2 и 4х4. Во избежании путаницы по входным и выходным полюсам, принято обозначать входные полюса латинскими буквами, а выходные полюса — цифрами, рис. 3.12 б. Звездообразные разветвители распределяют мощность в равной степени между всеми выходными полюсами.

Ответвитель (tap)

Ответвитель — это обобщение древовидного разветвителя, когда выходная мощность распределяется необязательно в равной пропорции между выходными полюсами, рис.3.12 в. Конфигурации ответвителей бывают 1х2, 1х3, 1х4, 1х5, 1х6, 1х8, 1х16, 1х32. Некоторая доля (меньше 50%) выходной мощности идет на канал (каналы) ответвления, в то время как большая часть остается в магистральном канале. Выходные полюса нумеруются в порядке убывания мощности.
