Типовая схема системы волоконно-оптической связи

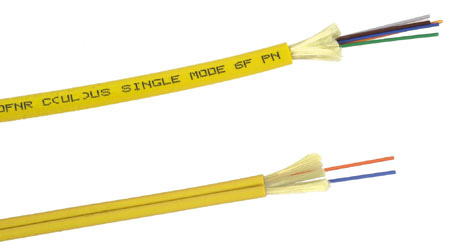

Типовая схема системы связи, использующей ВОЛС, показана на рис. 1.1. Аналоговый сигнал, генерируемый оконечным оборудованием данных (ООД), например, телефоном, терминалом, видеокамерой и т.д., приходит на узел коммутации, где аналого-цифровой преобразователь (кодер) оцифровывает его в битовый поток. Битовый поток используется для модуляции оптического передатчика, который передает серию оптических импульсов в оптическое волокно. На приемной стороне импульсы света преобразуются обратно в электрический сигнал при помощи оптического приемника. Декодерная часть коммуникационной системы преобразует бинарный электрический поток обратно в аналоговый сигнал ООД. Обычно кодеры и декодеры, а так же оптические приемники и передатчики совмещаются в одном устройстве, так что образуется двунаправленный канал связи.

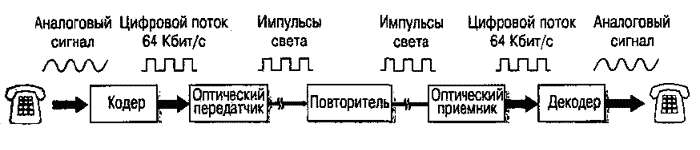

Рис 1.1 - Типовая схема системы связи с использованием ВОЛС "точка-точка"
